Точка доступу (зовнішня) Ubiquiti LiteBeam M5-23 (LBE-M5-23)

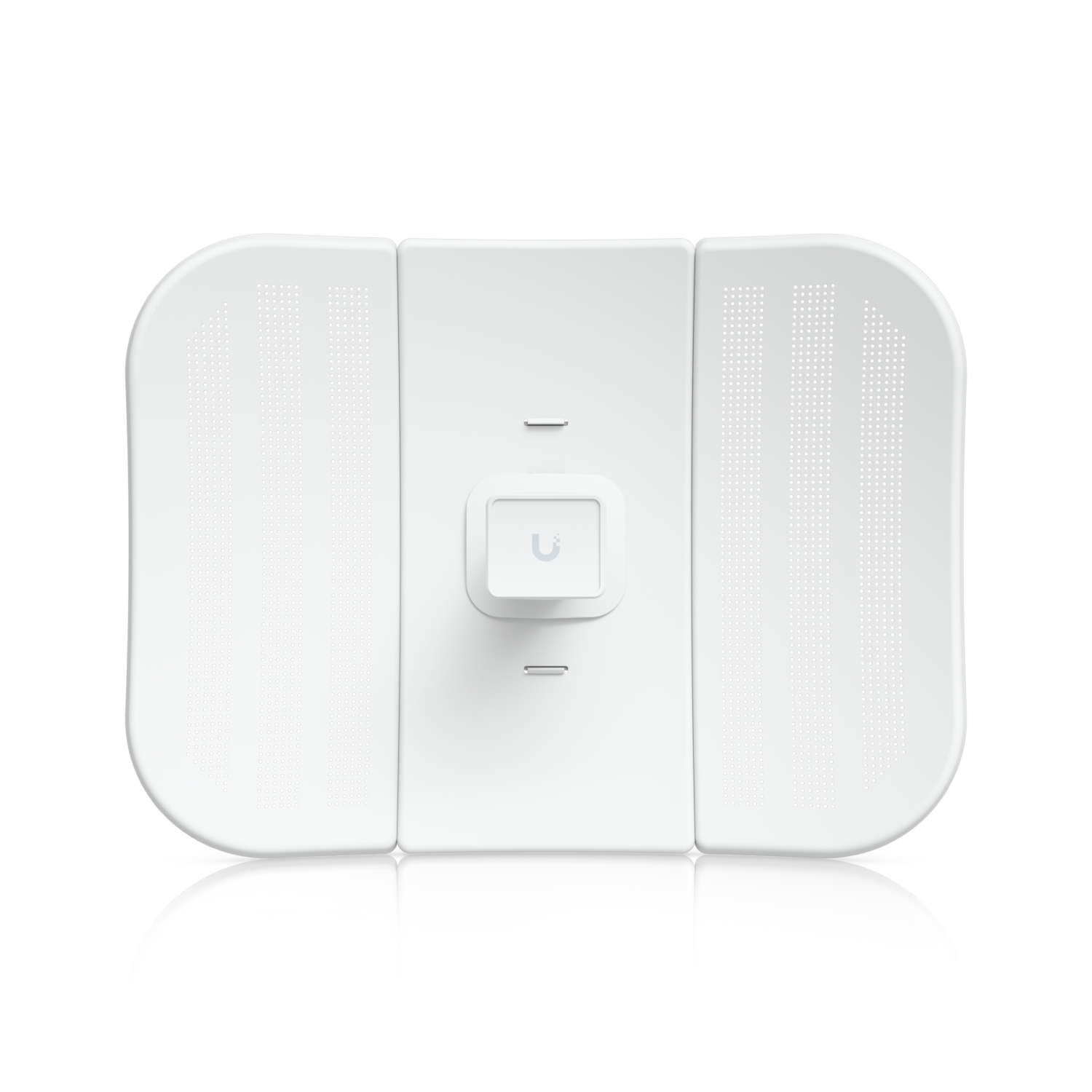

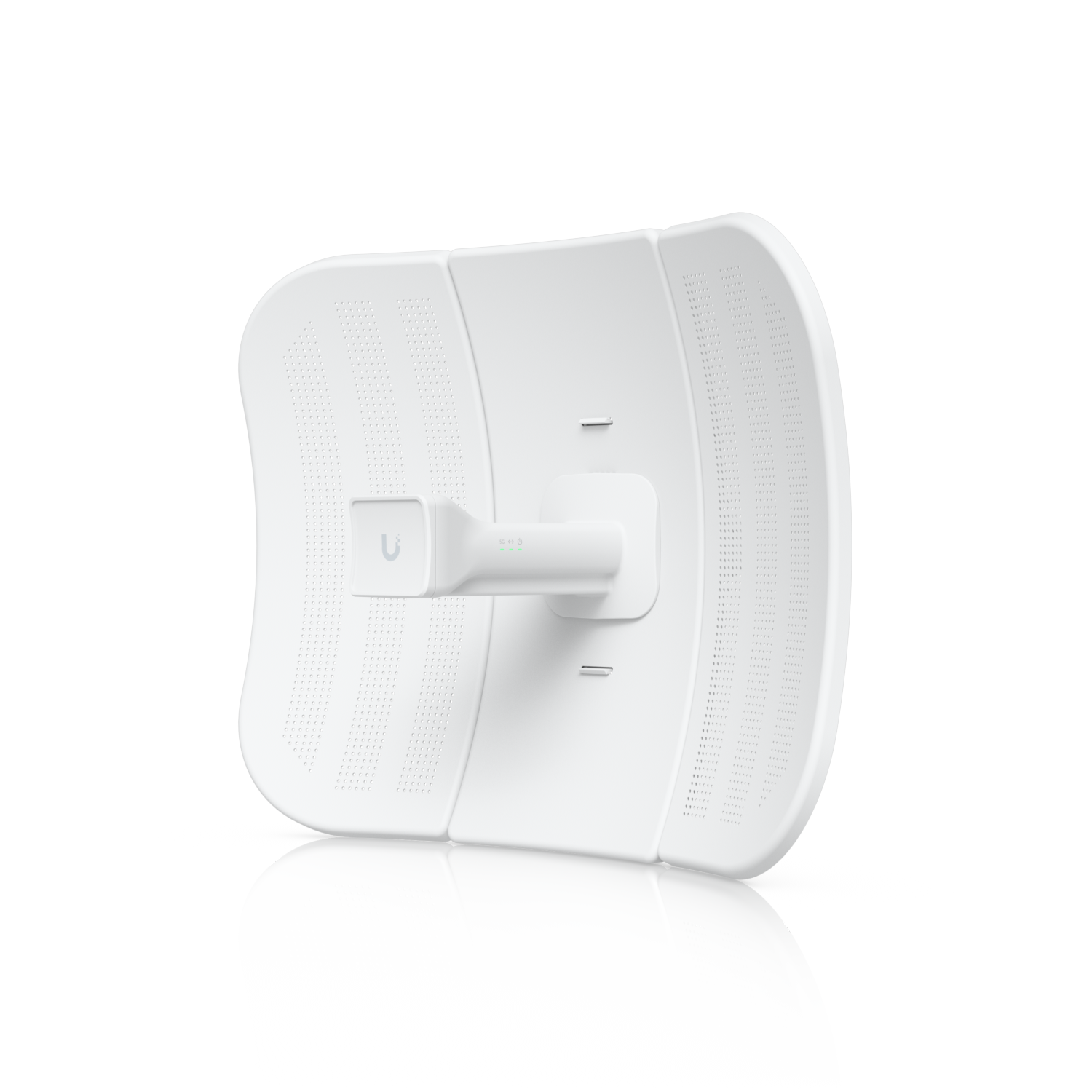

Точка доступу (зовнішня) Ubiquiti LiteBeam M5-23 (LBE-M5-23) — це зовнішній абонентський радіопристрій (CPE) діапазону 5 ГГц з інтегрованою спрямованою антеною з підсиленням 23 дБі. Він працює в екосистемі airMAX і призначений для побудови радіомостів «точка-точка» та підключення абонентів до базових станцій «точка-багатоточка» на відкритій місцевості. Антена, радіомодуль і корпус об'єднані в одному пристрої, тому окремо підбирати та підключати зовнішню антену не потрібно, а розгортання зводиться до монтажу на щоглі й наведення.

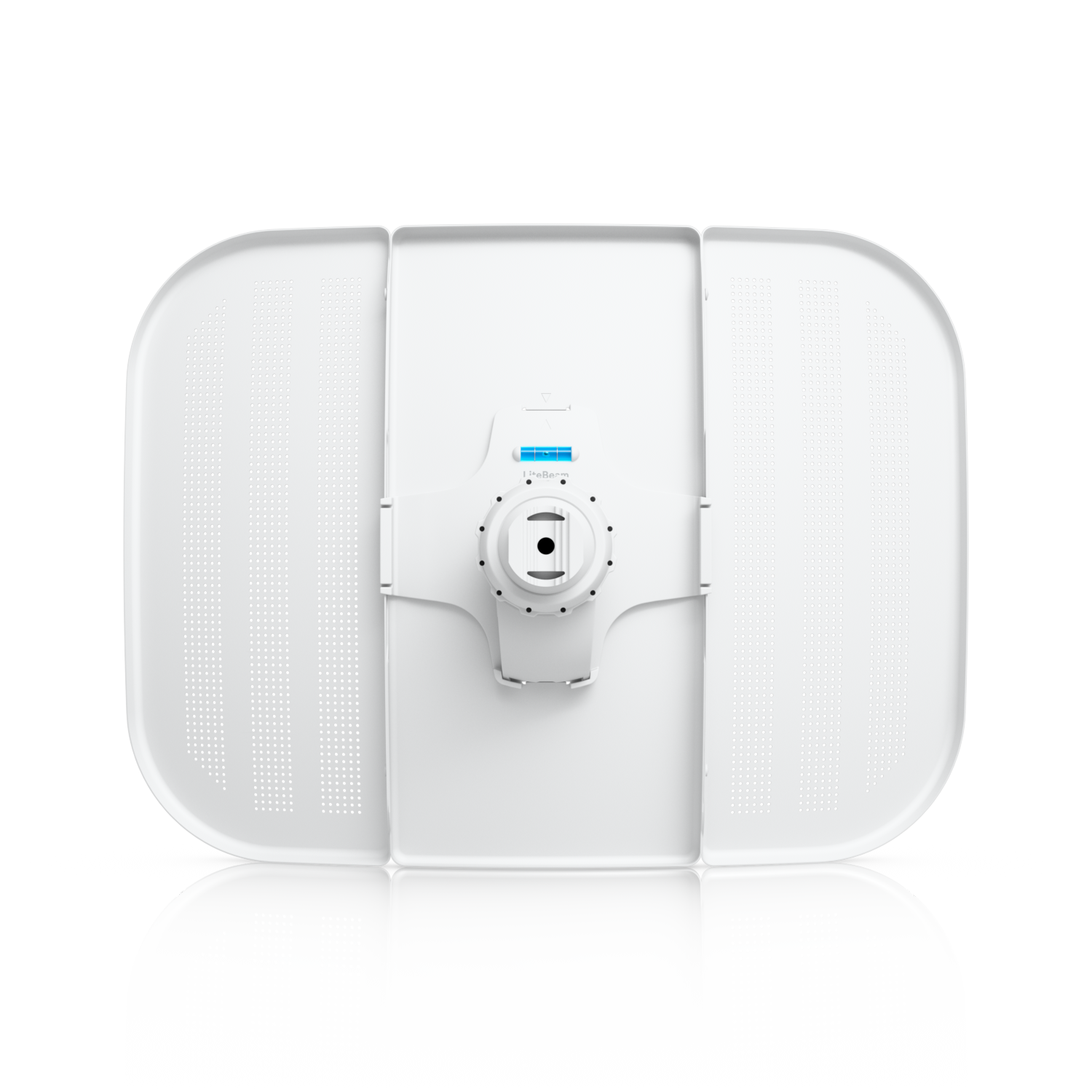

Конструкція збирається з окремих елементів: у комплекті постачаються випромінювач (Antenna Feed), центральна та дві бічні панелі рефлектора, приймач випромінювача (Feed Receiver), кульовий шарнір для кріплення, металевий хомут, два установчі гвинти, PoE-адаптер і шнур живлення. Монтаж виконується на щоглу, а за потреби на стіну за допомогою окремого настінного комплекту NBE-WMK, який у комплект не входить. Кульовий шарнір дозволяє точно орієнтувати антену на віддалений вузол, що важливо для вузькоспрямованих каналів зв'язку.

Для кабельного підключення передбачено один порт 10/100 Ethernet, який приймає пасивний PoE. Живлення подається через PoE-адаптер 25 В / 0,2 А з комплекту; пасивний PoE використовує пари 4, 5 (плюс) та 7, 8 (повернення), тож використовувати сторонні стандартні PoE-інжектори 802.3af/at не можна. Пристрій розрахований на експлуатацію на вулиці: робочий діапазон температур від -40 до +70 °C, вологість від 5 до 95 % без конденсації, стійкість до вітру до 200 км/год, захист від електростатичних розрядів та імпульсів ±24 кВ (контактний/повітряний). Максимальне споживання за даними роздрібних продавців становить 4 Вт, потужність передавача — 25 дБм.

Ключові переваги

• Інтегрована антена 23 дБі — випромінювач і рефлектор входять у комплект, тому окремо підбирати й підключати зовнішню антену не потрібно, що спрощує та здешевлює розгортання радіомосту.
• Стійкість до умов зовнішньої експлуатації — робочий діапазон від -40 до +70 °C, вологість до 95 % без конденсації, витримує вітер до 200 км/год і має захист від електростатичних розрядів ±24 кВ.
• Кронштейн з кульовим шарніром та комплект для щогли — шарнір, хомут і гвинти з комплекту дозволяють точно спрямувати антену; за потреби доступний настінний монтаж за допомогою окремого комплекту NBE-WMK.

Часті запитання

Який PoE-адаптер входить у комплект і чи можна живити пристрій від іншого джерела?

У комплекті є PoE-адаптер 25 В / 0,2 А з шнуром живлення. Він подає пасивний PoE по парах 4, 5 та 7, 8. Живити LiteBeam від стандартних інжекторів або комутаторів PoE 802.3af/at без урахування цього режиму не слід, використовуйте адаптер з комплекту або сумісне пасивне джерело.

Чи потрібно окремо купувати антену або кронштейн?

Ні. Антена з підсиленням 23 дБі вже входить до конструкції, а кульовий шарнір і металевий хомут для монтажу на щоглу є в комплекті. Окремо купується лише настінний комплект NBE-WMK, якщо пристрій монтується на стіну.

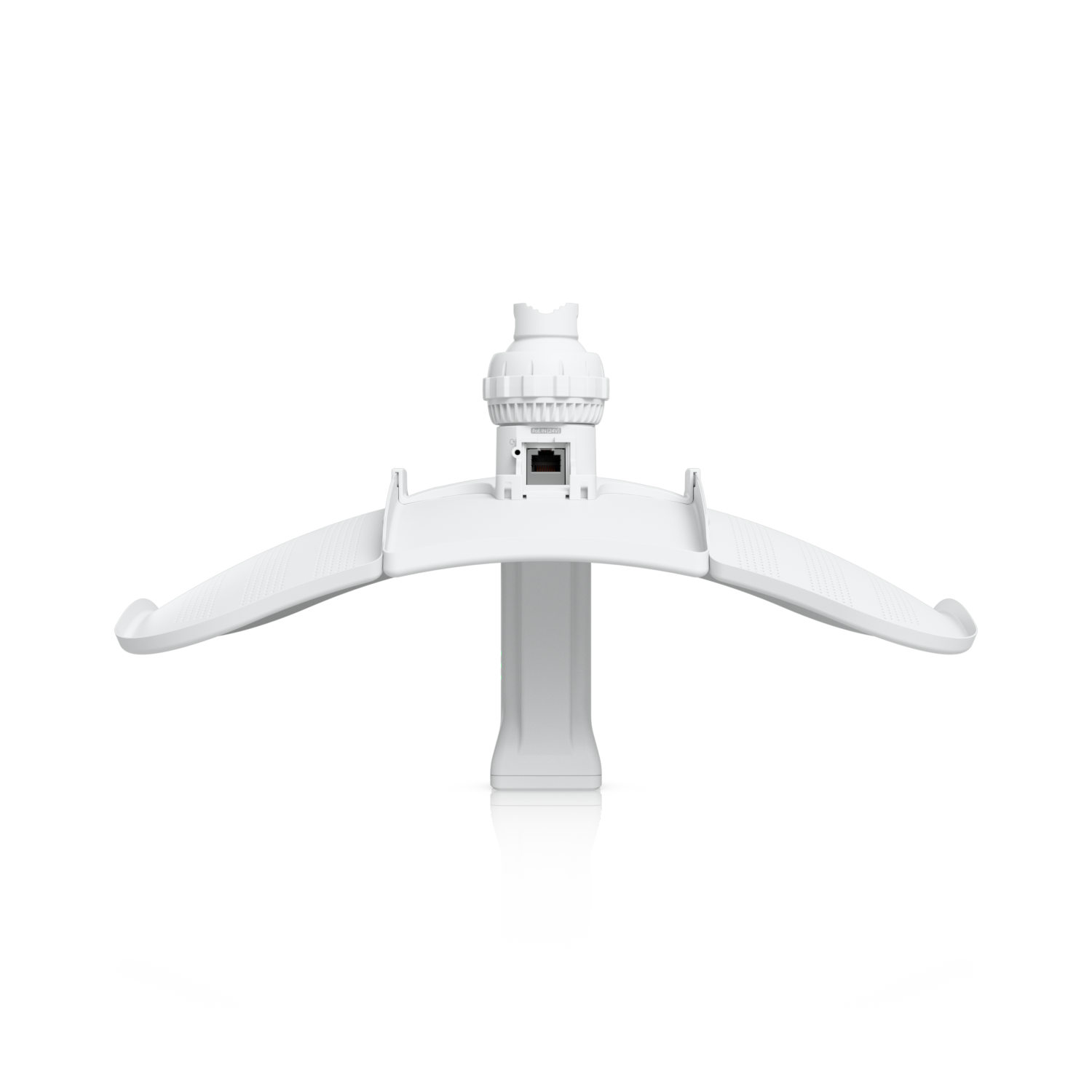

Який порт Ethernet має пристрій і для чого він використовується?

Пристрій має один порт 10/100 Ethernet. Через нього подається живлення (пасивний PoE) і передаються дані до локальної мережі абонента або до обладнання на іншому кінці лінії.
